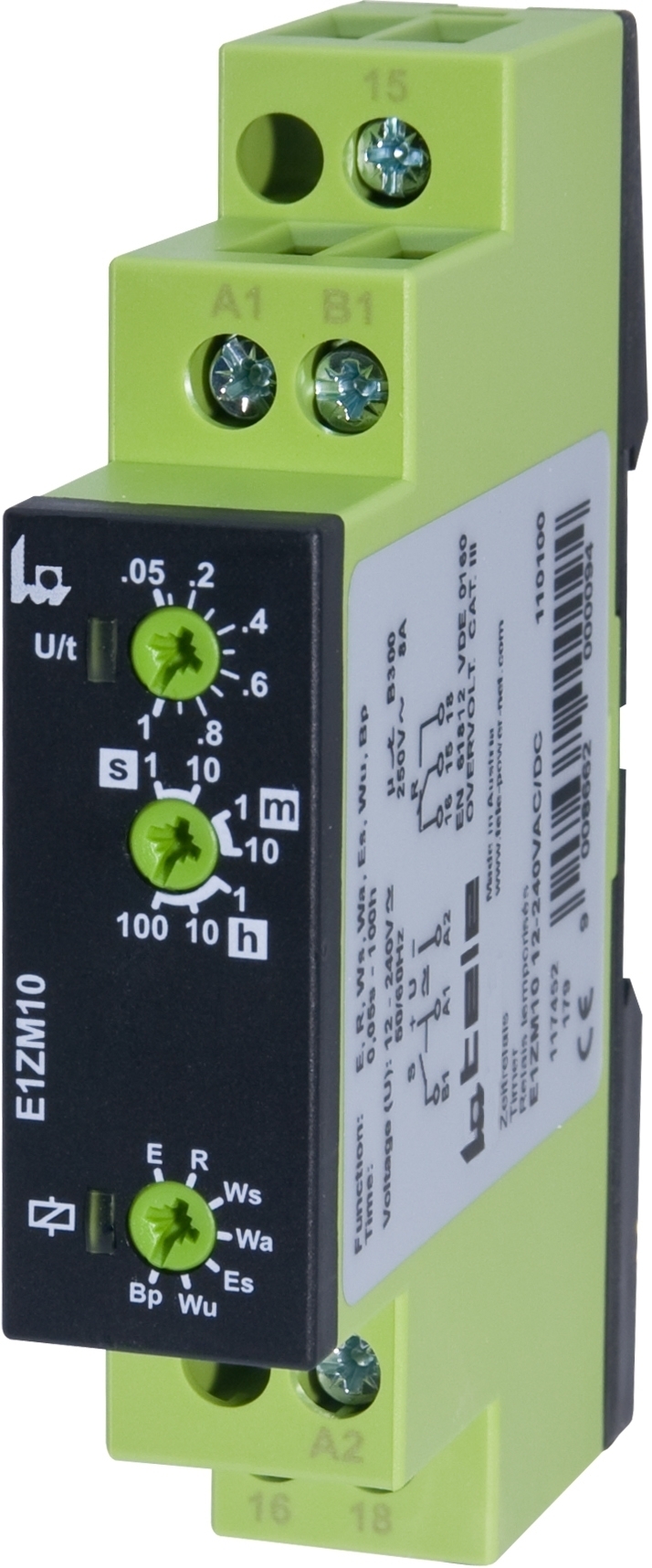

TH E1ZM10 multifunkční časové relé 7funkcí 1P “ODM1” TELE HAASE

Napájecí napětí 12-240V AC/DC, 1přep.kontakt . E – zpožděný rozběh Po připojení napájecího napětí U a uplynutí nastavené doby t sepne kontakt R a zůstane sepnutý, dokud je napájecí napětí připojeno. Při odpojení napájecího napětí před uplynutím doby t zůstane kontakt R rozepnutý a dosud uplynulý čas je vynulován. V novém cyklu je čas počítán od počátku. Es – zpožděný rozběh po sepnutí řídicího kontaktu Při trvale připojeném napájecím napětí U začne po sepnutí řídicího kontaktu S běžet nastavený čas t (bliká zelená LED). Po jeho uplynutí kontakt R sepne a zůstane sepnutý, pokud je sepnutý kontakt S. Při rozepnutí kontaktu S před uplynutím doby t zůstane kontakt R rozepnutý a dosud uplynulý čas je vynulován. V novém cyklu je čas počítán od počátku. Ws – impulzní relé po sepnutí řídicího kontaktu Při trvale připojeném napájecím napětí U se sepnutím řídicího kontaktu S sepne na nastavenou dobu t kontakt R a poté se rozepne. Během této doby nemá kontakt S na stav kontaktu R vliv. Odpojením napájecího napětí před uplynutím doby t se kontakt R rozepne a dosud uplynulý čas je vynulován. V novém cyklu je čas počítán od počátku. Wa – impulzní relé po rozepnutí řídicího kontaktu Při trvale připojeném napájecím napětí U nemá sepnutí řídicího kontaktu S na stav kontaktu R vliv. Kontakt R sepne na nastavenou dobu t až po rozepnutí řídicího kontaktu S. Během této doby na stavu kontaktu S nezáleží. Bp – blikač 1:1 začínající mezerou Po připojení napájecího napětí U a uplynutí nastavené doby t sepne kontakt R a zůstane sepnutý po dobu t, poté se znovu na dobu t rozepne. Cyklus se opakuje, dokud je připojeno napájecí napětí. R – zpožděný návrat s pomocným napětím a řídicím kontaktem Při trvale připojeném napájecím napětí U se sepnutím řídicího kontaktu S sepne i kontakt R. Po rozepnutí kontaktu S začne běžet čas t (bliká zelená LED) a po jeho uplynutí se kontakt R rozepne. Při sepnutí kontaktu S v průběhu doby t zůstane kontakt R sepnutý a dosud uplynulý čas je vynulován. Při novém rozepnutí kontaktu S je čas t počítán od počátku. Wu – impulzní relé po zapnutí Připojením napájecího napětí U se na nastavenou dobu t sepne kontakt R. Poté se rozepne. Odpojením napájecího napětí před uplynutím doby t se kontakt R rozepne a dosud uplynulý čas je vynulován. V novém cyklu je čas počítán od počátku
