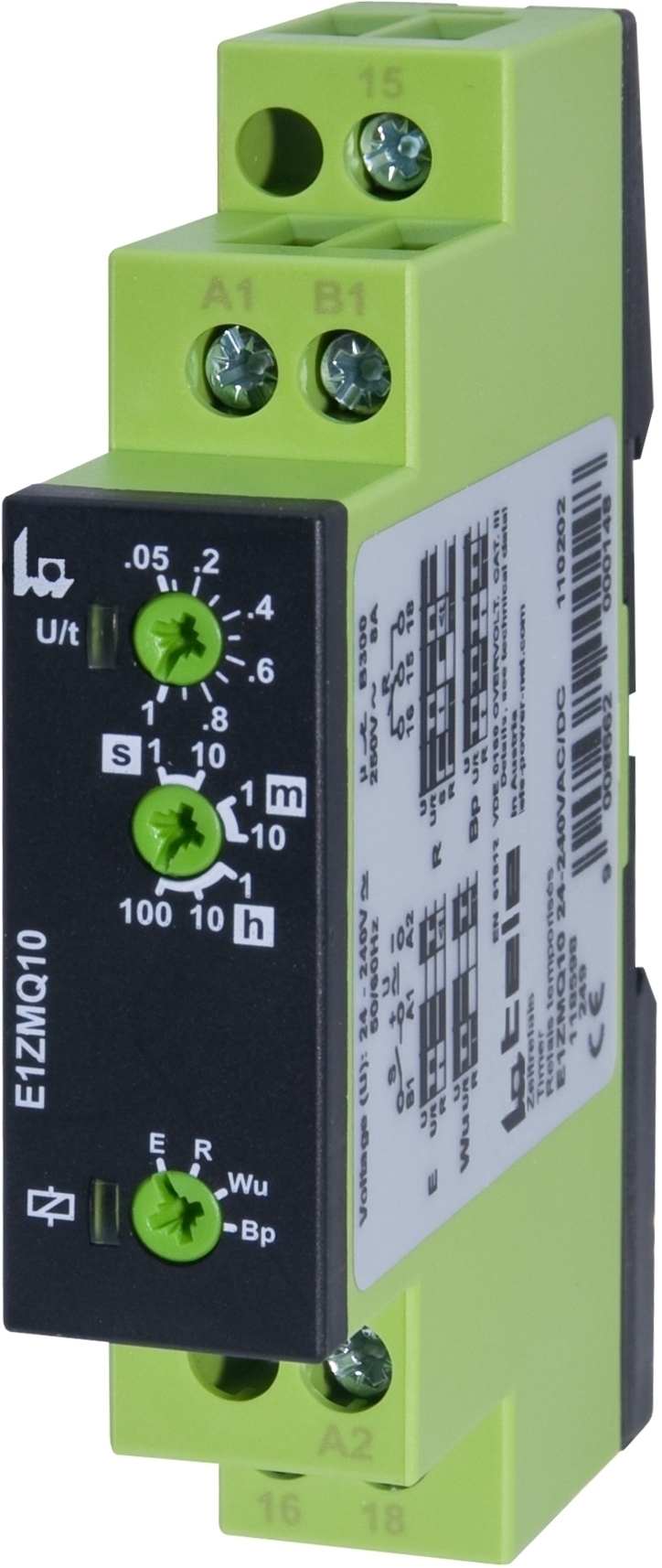

TH E1ZMQ10 mutifunkční časové relé 4funkce 1P, 24-240V AC/DC “ODQ1” TELE HAASE
Kód produktu: | TH110202A |
---|---|
EAN: | 9008662000155 |
Výrobce: | TELE HAASE |
Skladem
Uherské Hradiště | Skladem |
---|
732,44 CZK s DPH / ks
605,32 CZK bez DPH
Recyklační poplatek 0,07 CZK bez DPH
Napájecí napětí 24-240V AC/DC, 1přep.kontakt .
E – zpožděný rozběh
Po připojení napájecího napětí U a uplynutí nastavené
doby t sepne kontakt R a zůstane sepnutý, dokud
je napájecí napětí připojeno. Při odpojení napájecího
napětí před uplynutím doby t zůstane kontakt R rozepnutý
a dosud uplynulý čas je vynulován. V novém
cyklu je čas počítán od počátku .
Bp – blikač 1:1 začínající mezerou
Po připojení napájecího napětí U a uplynutí nastavené
doby t sepne kontakt R a zůstane sepnutý po
dobu t, poté se znovu na dobu t rozepne. Cyklus se
opakuje, dokud je připojeno napájecí napětí .
R – zpožděný návrat s pomocným napětím
a řídicím kontaktem
Při trvale připojeném napájecím napětí U se sepnutím
řídicího kontaktu S sepne i kontakt R. Po rozepnutí
kontaktu S začne běžet čas t (bliká zelená LED)
a po jeho uplynutí se kontakt R rozepne. Při sepnutí
kontaktu S v průběhu doby t zůstane kontakt R sepnutý
a dosud uplynulý čas je vynulován. Při novém
rozepnutí kontaktu S je čas t počítán od počátku .
Wu – impulzní relé po zapnutí
Připojením napájecího napětí U se na nastavenou
dobu t sepne kontakt R. Poté se rozepne. Odpojením
napájecího napětí před uplynutím doby t se kontakt
R rozepne a dosud uplynulý čas je vynulován. V novém
cyklu je čas počítán od počátku .
Zařazeno v kategoriích
Hmotnost
0,075 kg
|
na DIN
Ano
|
Počet pólů
1 P
|
Časové a multifunkční
Ano
|
