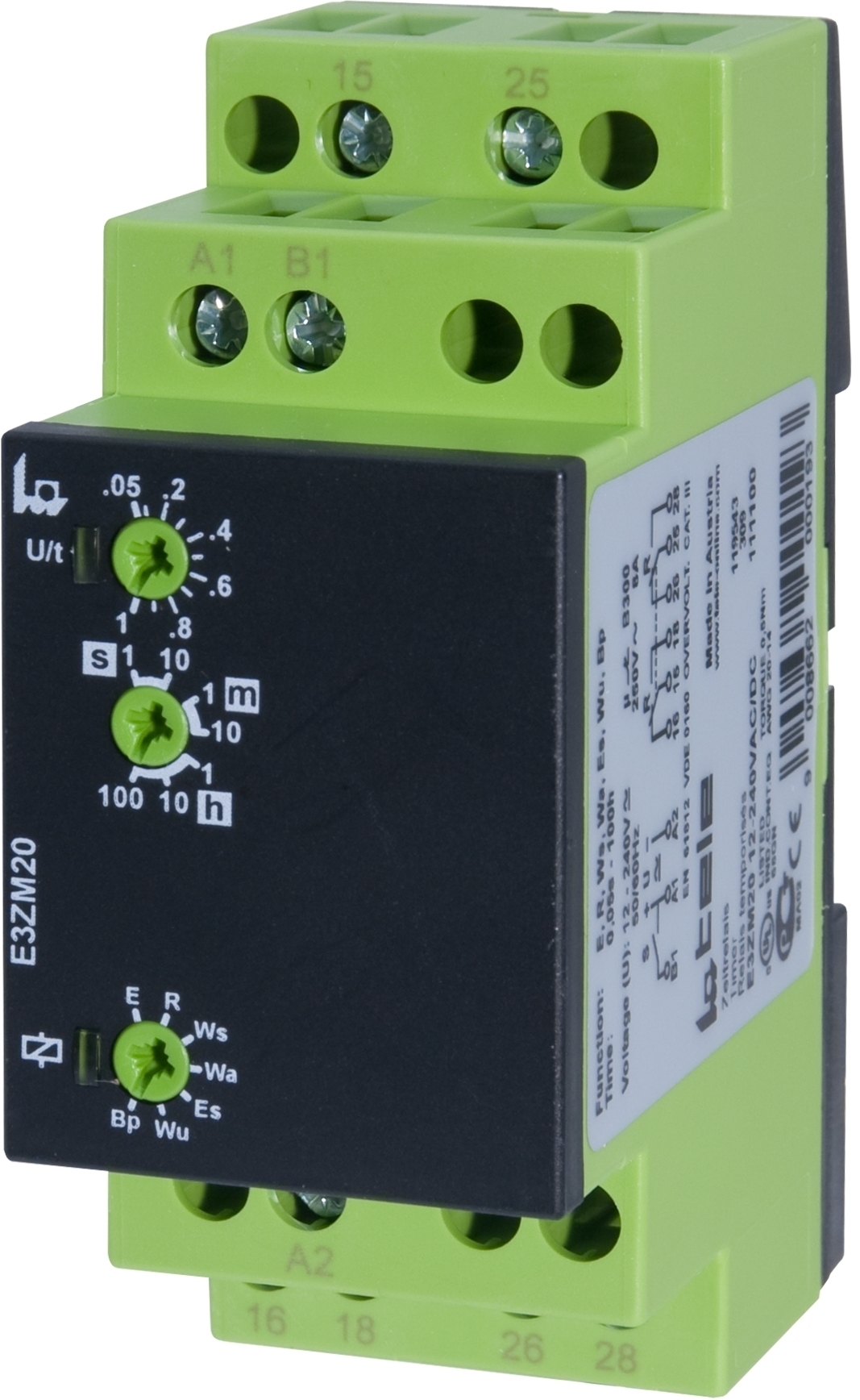

TH E3ZM20 multifunkční časové relé 7funkcí 2P (ODM3)
Kód produktu: | TH110100A |
---|---|
EAN: | 9008662000193 |
Výrobce: | TELE HAASE |
Skladem
Uherské Hradiště | Skladem |
---|
2 441,33 CZK s DPH / ks
2 017,63 CZK bez DPH
Recyklační poplatek 0,11 CZK bez DPH
Napájecí napětí 12-240V AC/DC, 2přep.kontakty .
E – zpožděný rozběh
Po připojení napájecího napětí U a uplynutí nastavené
doby t sepne kontakt R a zůstane sepnutý, dokud
je napájecí napětí připojeno. Při odpojení napájecího
napětí před uplynutím doby t zůstane kontakt R rozepnutý
a dosud uplynulý čas je vynulován. V novém
cyklu je čas počítán od počátku.
Es – zpožděný rozběh po sepnutí řídicího kontaktu
Při trvale připojeném napájecím napětí U začne po
sepnutí řídicího kontaktu S běžet nastavený čas
t (bliká zelená LED). Po jeho uplynutí kontakt R sepne
a zůstane sepnutý, pokud je sepnutý kontakt S. Při
rozepnutí kontaktu S před uplynutím doby t zůstane
kontakt R rozepnutý a dosud uplynulý čas je vynulován.
V novém cyklu je čas počítán od počátku.
Ws – impulzní relé po sepnutí řídicího kontaktu
Při trvale připojeném napájecím napětí U se sepnutím
řídicího kontaktu S sepne na nastavenou dobu t
kontakt R a poté se rozepne. Během této doby nemá
kontakt S na stav kontaktu R vliv. Odpojením napájecího
napětí před uplynutím doby t se kontakt R rozepne
a dosud uplynulý čas je vynulován. V novém
cyklu je čas počítán od počátku.
Wa – impulzní relé po rozepnutí řídicího kontaktu
Při trvale připojeném napájecím napětí U nemá sepnutí
řídicího kontaktu S na stav kontaktu R vliv.
Kontakt R sepne na nastavenou dobu t až po rozepnutí
řídicího kontaktu S. Během této doby na stavu
kontaktu S nezáleží.
Bp – blikač 1:1 začínající mezerou
Po připojení napájecího napětí U a uplynutí nastavené
doby t sepne kontakt R a zůstane sepnutý po
dobu t, poté se znovu na dobu t rozepne. Cyklus se
opakuje, dokud je připojeno napájecí napětí.
R – zpožděný návrat s pomocným napětím
a řídicím kontaktem
Při trvale připojeném napájecím napětí U se sepnutím
řídicího kontaktu S sepne i kontakt R. Po rozepnutí
kontaktu S začne běžet čas t (bliká zelená LED)
a po jeho uplynutí se kontakt R rozepne. Při sepnutí
kontaktu S v průběhu doby t zůstane kontakt R sepnutý
a dosud uplynulý čas je vynulován. Při novém
rozepnutí kontaktu S je čas t počítán od počátku.
Wu – impulzní relé po zapnutí
Připojením napájecího napětí U se na nastavenou
dobu t sepne kontakt R. Poté se rozepne. Odpojením
napájecího napětí před uplynutím doby t se kontakt
R rozepne a dosud uplynulý čas je vynulován. V novém
cyklu je čas počítán od počátku
Zařazeno v kategoriích
Hmotnost
0,11 kg
|
na DIN
Ano
|
Počet pólů
2 P
|
Časové a multifunkční
Ano
|
